Ningbo Kaotesi Machinery Manufacturing Co., Ltd
Kaotesi, gelişmiş bir 2,5 L tek adımlı enjeksiyonlu gerdirmeli şişirme makinesi geliştirdi. Yuvarlak, oval ve özel formlar (kulplu şişeler, ultra hafif şişeler gibi) gibi çeşitli şekilleri destekleyen ekipmanla 5ml'den 2,5L'ye kadar kapasitelerde kaplar üretilebilmektedir. "Tek ön kalıptan çok şişeli" üretim, kalıp maliyetleri azaltılarak, paylaşılan ön kalıp kalıpları aracılığıyla gerçekleştirilebilir.
Dört istasyonlu bir tasarım (enjeksiyon kalıplama, sıcaklık koşullandırma, gerdirmeli şişirme kalıplama, kalıptan çıkarma) benimsenmiştir ve ön kalıp sıcaklığının hassas kontrolünü sağlamak için bağımsız sıcaklık koşullandırma istasyonları donatılmıştır. Karmaşık şişe şekillerinin (kalın duvarlı ve kalın tabanlı şişeler gibi) oluşturulmasına yönelik çevrim süresi 28 saniyeye kısaltılabilir. Ekipman tarafından maksimum 8 boşluk desteklenir ve 130kN'lik bir enjeksiyon kelepçeleme kuvveti elde edilir. Hem küçük serili deneme üretimi hem de büyük ölçekli sürekli üretim için uygundur.
Modelin temel güçlü yönleri maliyet etkinliği, enerji verimliliği ve kompakt ayak izinde yatmaktadır ve bu da onu çeşitli endüstrilerde yüksek değerli ürünler üretmek için ideal bir seçim haline getirmektedir.

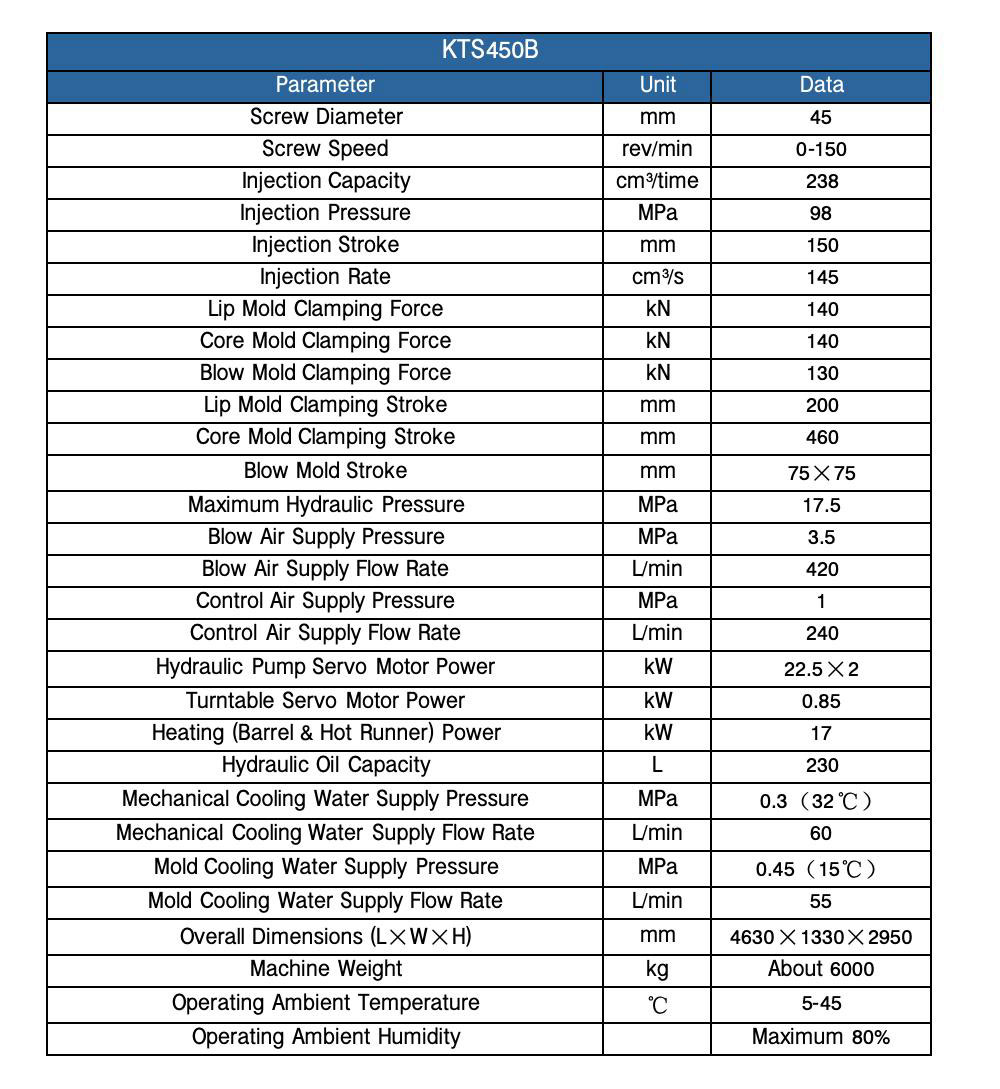

| KTS450B | ||
| Parameter | Unit | Data |
| Screw Diameter | mm | 45 |
| Screw Speed | rev/min | 0-150 |
| Injection Capacity | cm3/time | 238 |
| Injection Pressure | MPa | 98 |
| Injection Stroke | mm | 150 |
| Injection Rate | cm3/s | 145 |
| Lip Mold Clamping Force | kN | 140 |
| Core Mold Clamping Force | kN | 140 |
| Blow Mold Clamping Force | kN | 130 |
| Lip Mold Clamping Stroke | mm | 200 |
| Core Mold Clamping Stroke | mm | 460 |
| Blow Mold Stroke | mm | 75×75 |
| Maximum Hydraulic Pressure | MPa | 17.5 |
| Blow Air Supply Pressure | MPa | 3.5 |
| Blow Air Supply Flow Rate | L/min | 420 |
| Control Air Supply Pressure | MPa | 1 |
| Control Air Supply Flow Rate | L/min | 240 |
| Hydraulic Pump Servo Motor Power | kW | 22.5×2 |
| Turntable Servo Motor Power | kW | 0.85 |
| Heating (Barrel & Hot Runner) Power | kW | 17 |
| Hydraulic Oil Capacity | L | 230 |
| Mechanical Cooling Water Supply Pressure | MPa | 0.3（32℃） |
| Mechanical Cooling Water Supply Flow Rate | L/min | 60 |
| Mold Cooling Water Supply Pressure | MPa | 0.45（15℃） |
| Mold Cooling Water Supply Flow Rate | L/min | 55 |
| Overall Dimensions (L×W×H) | mm | 4630×1330×2950 |
| Machine Weight | kg | About 6000 |
| Operating Ambient Temperature | ℃ | 5-45 |
| Operating Ambient Humidity | Maximum 80% | |

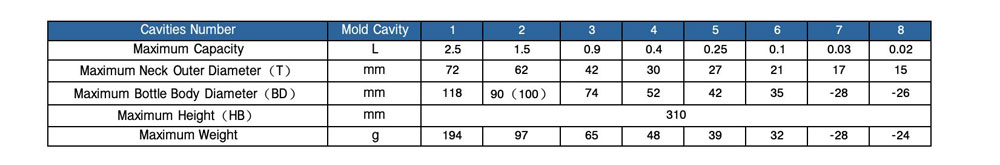

| Cavities Number | Mold Cavity | 1 | 2 | 3 | 4 | 5 | 6 | （7） | （8） |
| Maximum Capacity | L | 2.5 | 1.5 | 0.9 | 0.4 | 0.25 | 0.1 | 0.03 | 0.02 |
| Maximum Neck Outer Diameter（T） | mm | 72 | 62 | 42 | 30 | 27 | 21 | 17 | 15 |
| Maximum Bottle Body Diameter（BD） | mm | 118 | 90（100） | 74 | 52 | 42 | 35 | （28） | （26） |
| Maximum Height（HB） | mm | 310 | |||||||
| Maximum Weight | g | 194 | 97 | 65 | 48 | 39 | 32 | （28） | （24） |

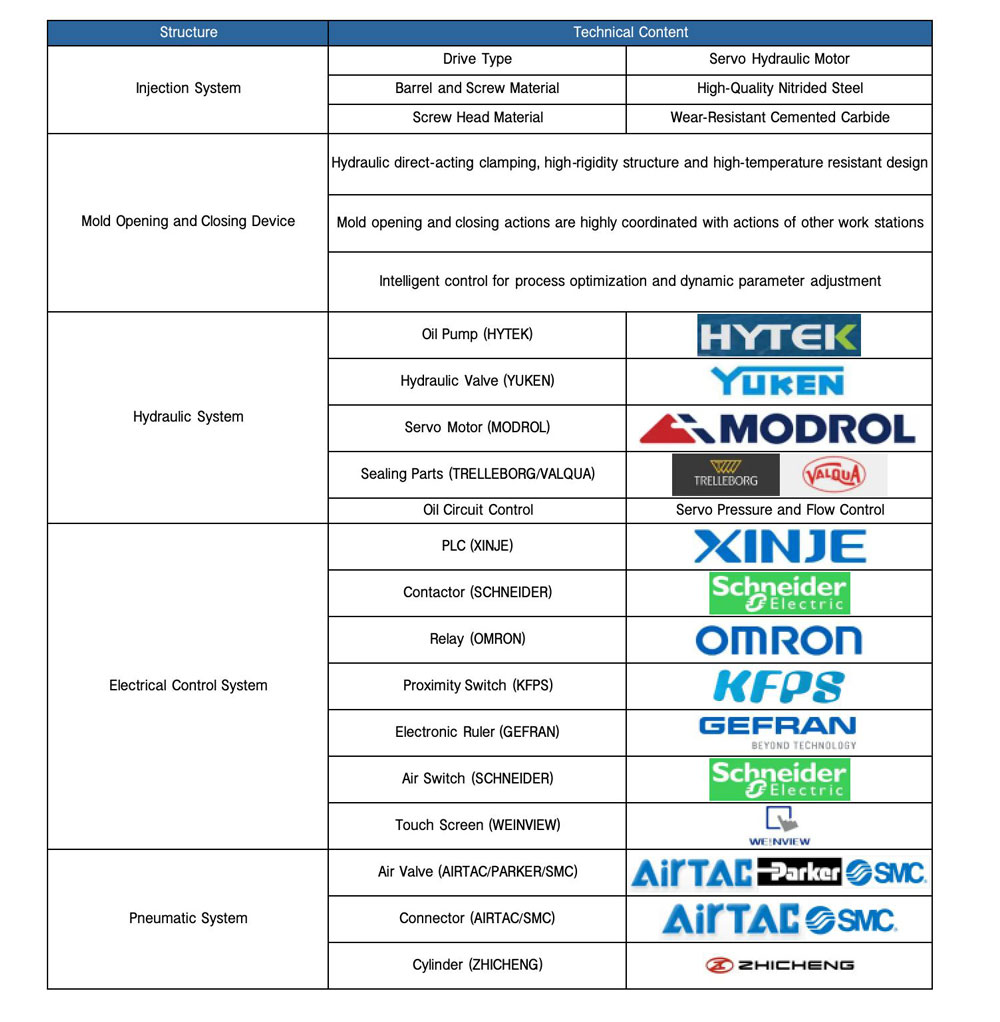

| Structure | Technical Content | |
| Injection System | Drive Type | Servo Hydraulic Motor |
| Barrel and Screw Material | High-Quality Nitrided Steel | |
| Screw Head Material | Wear-Resistant Cemented Carbide | |
| Mold Opening and Closing Device | Hydraulic direct-acting clamping, high-rigidity structure and high-temperature resistant design | |
| Mold opening and closing actions are highly coordinated with actions of other work stations | ||
| Intelligent control for process optimization and dynamic parameter adjustment | ||
| Hydraulic System | Oil Pump (HYTEK) |  |
| Hydraulic Valve (YUKEN) |  |
|
| Servo Motor (MODROL) |  |
|
| Sealing Parts (TRELLEBORG/VALQUA) |   |
|
| Oil Circuit Control | Servo Pressure and Flow Control | |
| Electrical Control System | PLC (XINJE) |  |
| Contactor (SCHNEIDER) |  |
|
| Relay (OMRON) |  |
|
| Proximity Switch (KFPS) |  |
|
| Electronic Ruler (GEFRAN) |  |
|
| Air Switch (SCHNEIDER) |  |
|
| Touch Screen (WEINVIEW) |  |
|
| Pneumatic System | Air Valve (AIRTAC/PARKER/SMC) |    |
| Connector (AIRTAC/SMC) |   |
|
| Cylinder (ZHICHENG) |  |
|
